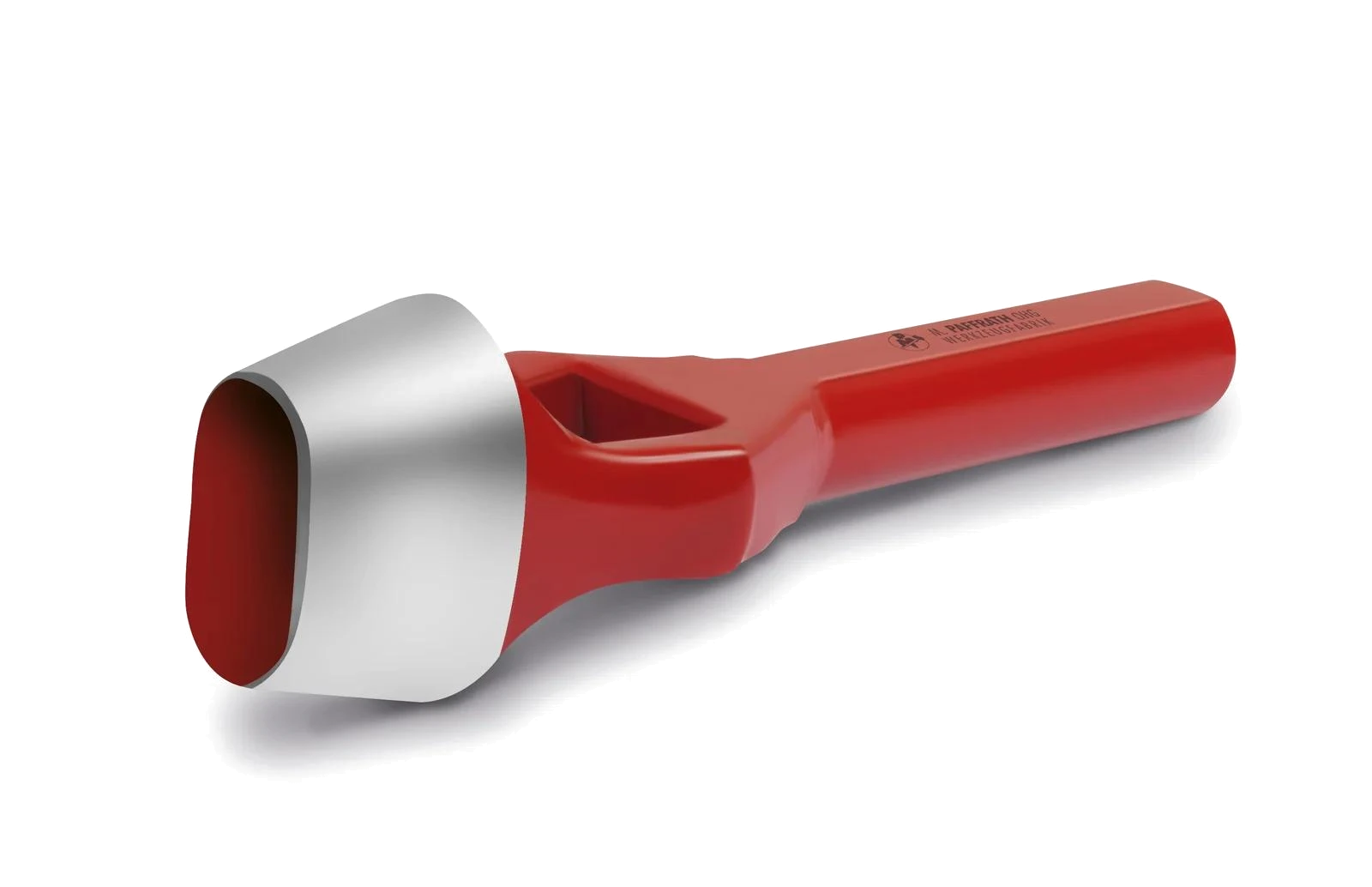

Formlocheisen

Ein Formlocheisen ist ein handgeführtes Schlag-Stanzwerkzeug, mit dem sich nicht-runde Löcher sauber und in einem Arbeitsgang aus weichen Werkstoffen ausstanzen lassen – als Langloch, als rechteckige bzw. quadratische Öffnung, als Oval oder als knopflochförmiger Ausschnitt. Überall dort, wo ein Rundlocheisen keine passende Kontur liefert, erzeugt das Formlocheisen die geometrisch definierte Öffnung – exakt und wiederholgenau.

Wofür Formlochungen? Nicht-runde Löcher mit einem Schlag

Formlochungen werden überall dort benötigt, wo ein Zuschnitt, eine Dichtung, ein Riemen oder ein Beschlag eine nicht-kreisrunde Aussparung verlangt: Langlöcher als Verstell- und Toleranzöffnungen, rechteckige und quadratische Durchbrüche für Steckverbindungen und Beschläge, ovale Löcher für Kabel-, Schlauch- und Riemendurchführungen sowie Knopflöcher in der Leder- und Textilverarbeitung. Das Formlocheisen stanzt diese Konturen in Pappe, Leder, Gummi, Filz, Schaumstoffe und andere weiche Werkstoffe – ohne aufwendige Nacharbeit.

Ausführung und Werkstoff

Die Formlocheisen von M. Paffrath oHG werden nach DIN 7200 gefertigt: aus Werkstoff C45, mit an der Schneide gehärtetem Stahl (47–52 HRC, entsprechend HV 480–558) für standfeste Schneidkanten. Der Schaft ist widerstandsfähig beschichtet. Gefertigt wird in Remscheid – Made in Germany, seit 1935.

Die Formen im Überblick

Paffrath führt das Formlocheisen-Programm in vier Grundformen mit über 130 fein abgestuften Standardabmessungen. Standardgrößen sind ab Lager verfügbar, Sondermaße fertigen wir in mm-Schritten auf Anfrage.

Langloch

Längliche Löcher und Schlitze für Verstell-, Toleranz- und Durchführungsöffnungen – rund 80 Abmessungen im Standardprogramm.

Eckig – rechteckig und quadratisch

Eckige und quadratische Durchbrüche von 3 × 3 mm bis 50 × 25 mm für Beschläge, Steckverbindungen und Aussparungen.

Oval

Ovale Konturen von 5 × 2 mm bis 60 × 40 mm für Kabel-, Schlauch- und Riemendurchführungen.

Knopflocheisen

Werkzeuge in Knopfloch- bzw. Tropfenform (Rundauge mit angesetztem Schlitz) für die professionelle Erstellung von Knopflöchern in Leder- und Textilarbeiten.

Sonderanfertigungen & Beratung

Sie benötigen eine Kontur oder Abmessung außerhalb des Standardprogramms? M. Paffrath oHG fertigt Formlocheisen auf Anfrage in individuellen Maßen – aus derselben Fertigung wie unsere Rund- und Henkellocheisen. Sprechen Sie uns an.
