Locheisen
Ein Locheisen ist ein Lochwerkzeug – eine Hohlstanze, mit der sich saubere Löcher in weiche und mittelharte Werkstoffe austrennen lassen. Das Werkzeug wird senkrecht auf das Werkstück gesetzt und mit einem Hammerschlag auf den Schaft im Scherschnitt durch das Material getrieben. Typische Anwendungen reichen von Leder, Pappe, Papier, Textilien und Planen über Gummi und Kunststoffe bis zu Dichtungen und dünnen Furnieren.
M. Paffrath fertigt Locheisen seit 1935 in Remscheid – im Zentrum der bergischen Werkzeugregion. Das Programm umfasst mehrere Bauformen, die sich in Lochform, Größenbereich und Einsatzzweck unterscheiden. Dieser Überblick ordnet die Typen ein und führt zu den jeweiligen Detailseiten.
Die Locheisen-Typen im Überblick
Henkellocheisen (DIN 7200 Form A)
Die klassische Bauform mit Henkel, genormt nach DIN 7200 Form A: gesenkgeschmiedet, mit gehärteter, nachschärfbarer Schneide und pulverbeschichtetem Schaft. Erhältlich von Ø 1 mm bis Ø 120 mm – einzeln, als Satz oder mit gehärtetem Schlagkopf. Das größte Sortiment für runde Löcher in Leder, Gummi und Dichtungswerkstoffen.

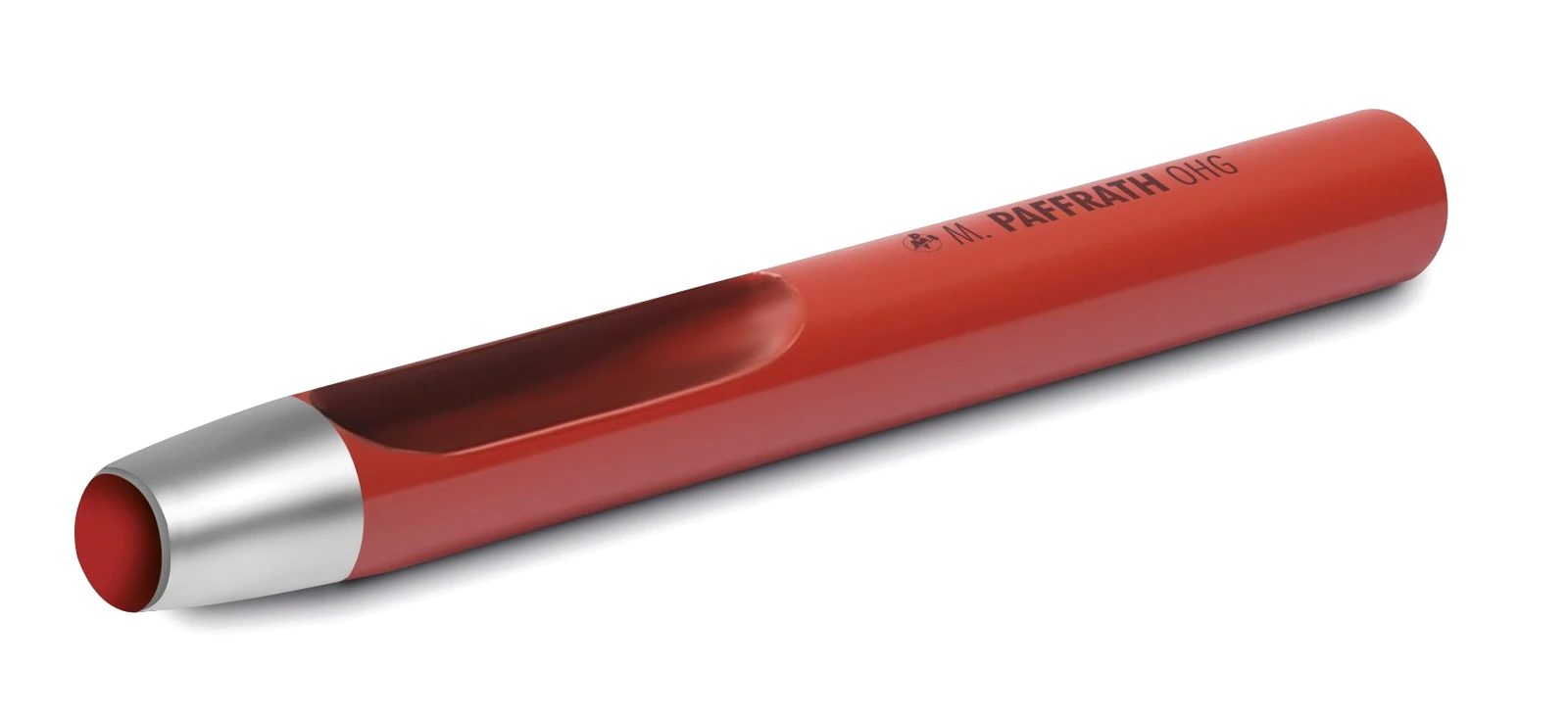

Rundlocheisen (DIN 7200 Form B)
Rundlocheisen erzeugen ebenfalls runde Löcher, sind jedoch nach DIN 7200 Form B genormt. Sie besitzen eine innen geschliffene Rohrinnenseite und sind einzeln sowie als Satz verfügbar.
Zylindrische Locheisen
Zylindrische Locheisen mit durchgehend gerader Pfeife, je nach Ausführung mit außen oder innen liegender Schneide – außen geschliffen für maßhaltige Butzen, innen geschliffen für gratarme Löcher. Besonders geeignet für gerade Durchführungen und Dichtungen.
Doppellocheisen
Doppellocheisen stanzen zwei Löcher in einem definierten Achsabstand in einem Arbeitsgang – bei Paffrath unter anderem mit 20, 25, 28, 34 und 51 mm Abstand. Sie gehören zur Familie der Rundlocheisen und eignen sich für Riemen, Bänder und Beschläge mit festem Lochbild.
Formlocheisen
Wo kein rundes Loch gefragt ist, erzeugen Formlocheisen definierte Konturen: Langloch, oval, eckig bzw. quadratisch sowie Knopflocheisen. Typische Einsatzfelder sind Riemen, Verschlüsse, Ösenaufnahmen und Sonderformen in der Leder- und Kunststoffverarbeitung.
Gemeinsame Qualitätsmerkmale
Über alle Bauformen hinweg stehen Paffrath-Locheisen für eine gehärtete und angelassene Schneide sowie eine innen geschliffene Rohrinnenseite, die das Nachschärfen erlaubt. Der bearbeitete Schaft ist beschichtet und korrosionsgeschützt. Made in Germany – gefertigt mit der Präzision und Langlebigkeit, für die Remscheid als Werkzeugregion steht.
Welcher Typ für welche Aufgabe?
Für runde Standardlöcher sind Henkel- und Rundlocheisen erste Wahl – Henkellocheisen decken mit bis zu Ø 120 mm die großen Durchmesser ab. Gerade Durchführungen erledigen die zylindrischen Locheisen, feste Lochbilder das Doppellocheisen, nicht-runde Konturen das Formlocheisen. Für wechselnde Lochbilder in der Serie bieten sich zusätzlich koppelbare Lochstanzen an.
Kategorie eingrenzen
Produkte aus dieser Kategorie
596 Produkte

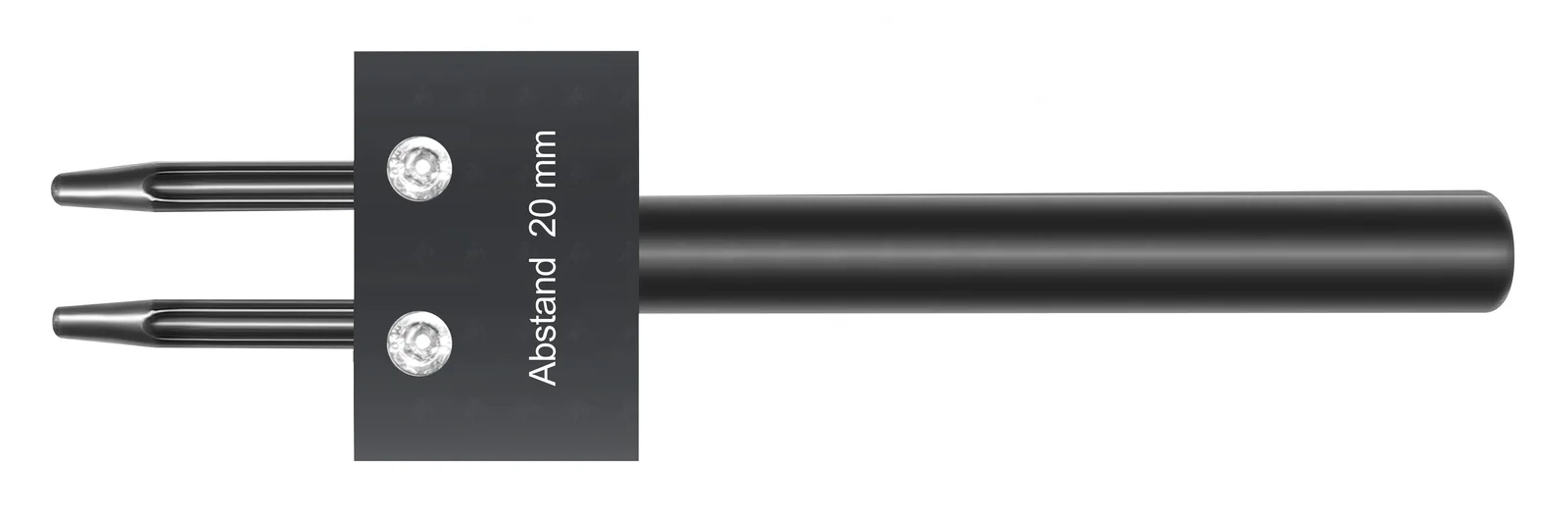

Doppellocheisen mit 20mm Abstand
Art.-Nr: 0250020
Doppellocheisen mit 25mm Abstand
Art.-Nr: 0250025
Doppellocheisen mit 28mm Abstand
Art.-Nr: 0250280
Doppellocheisen mit 34mm Abstand
Art.-Nr: 0250034
Doppellocheisen mit 51mm Abstand
Art.-Nr: 0250051

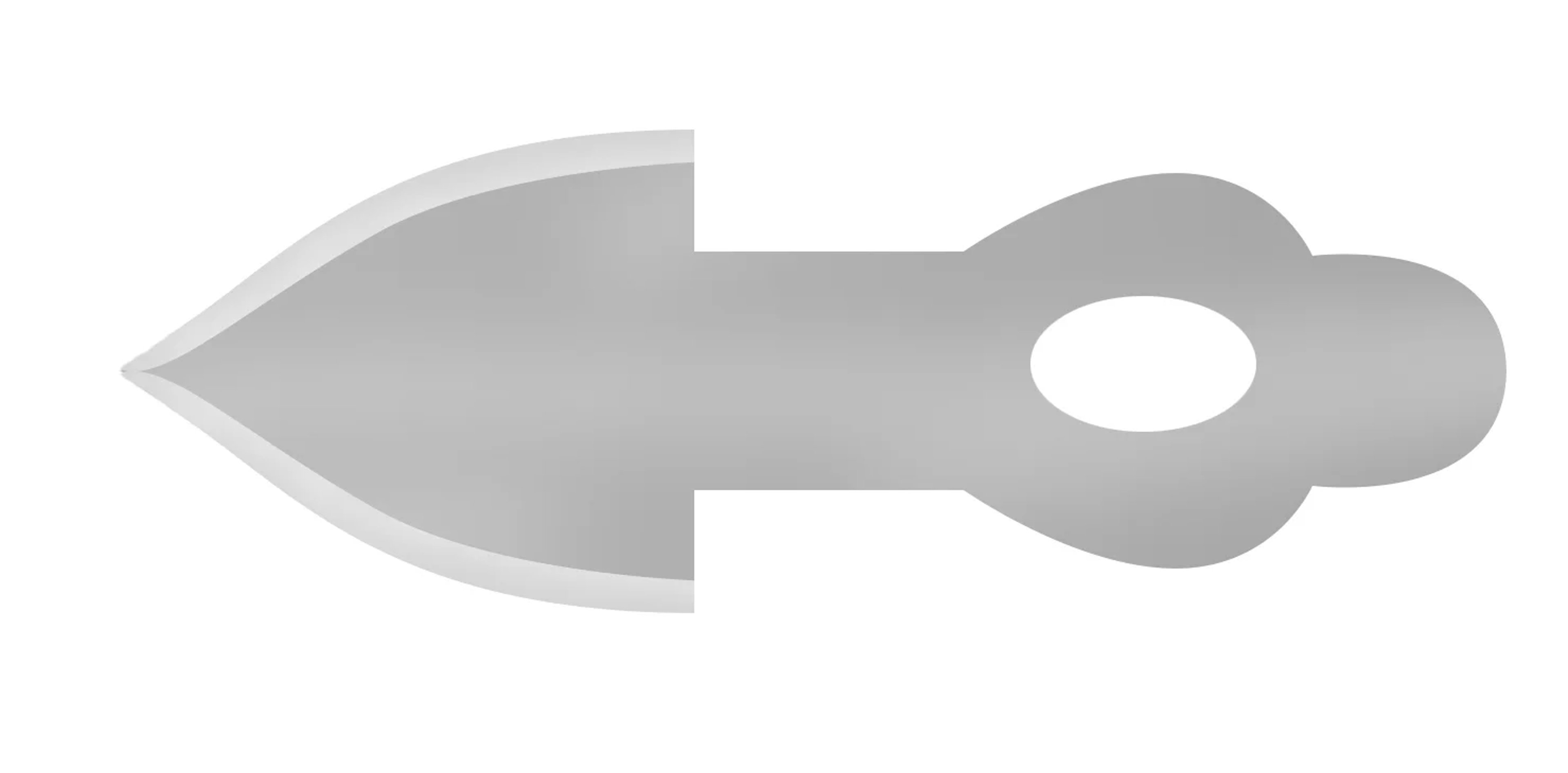

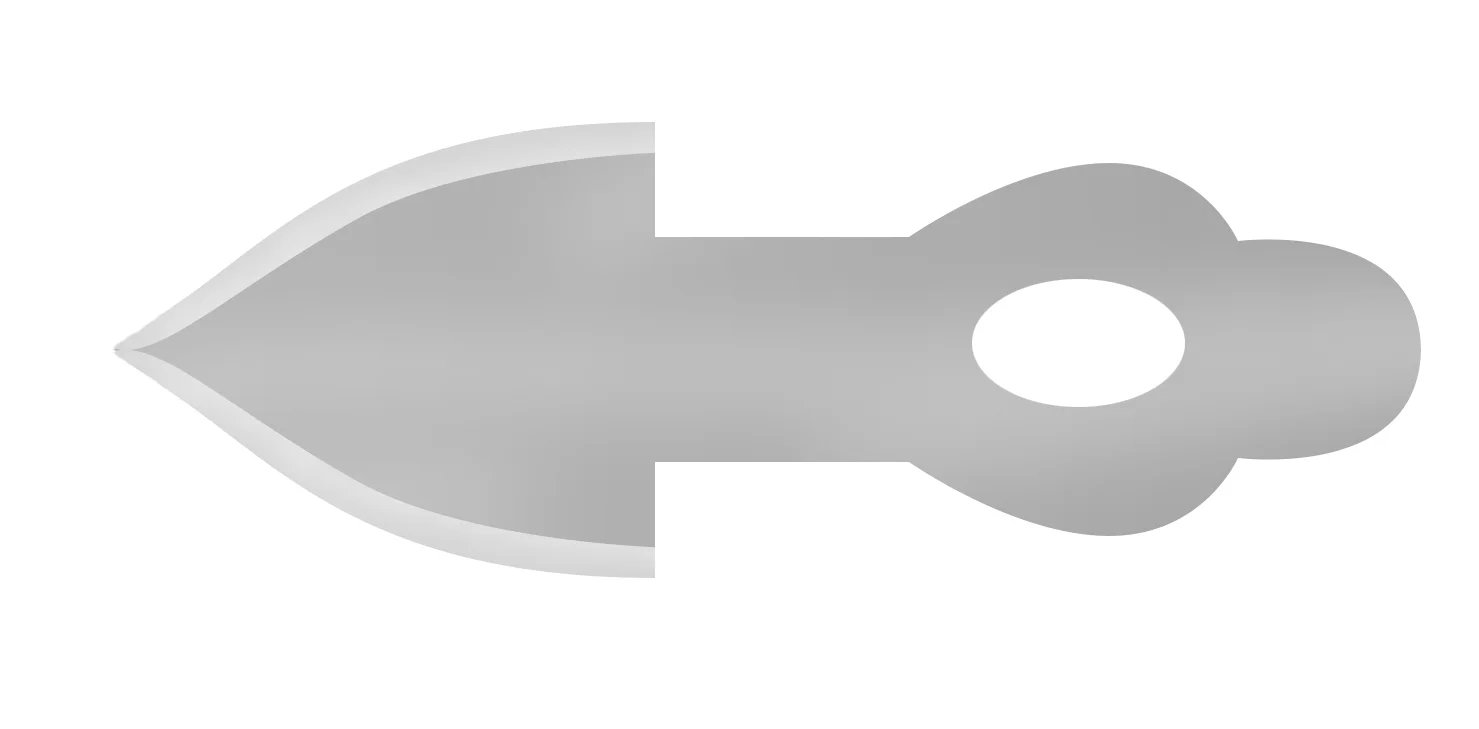

Ersatzklinge für Kreisschneider
Art.-Nr: 0880400

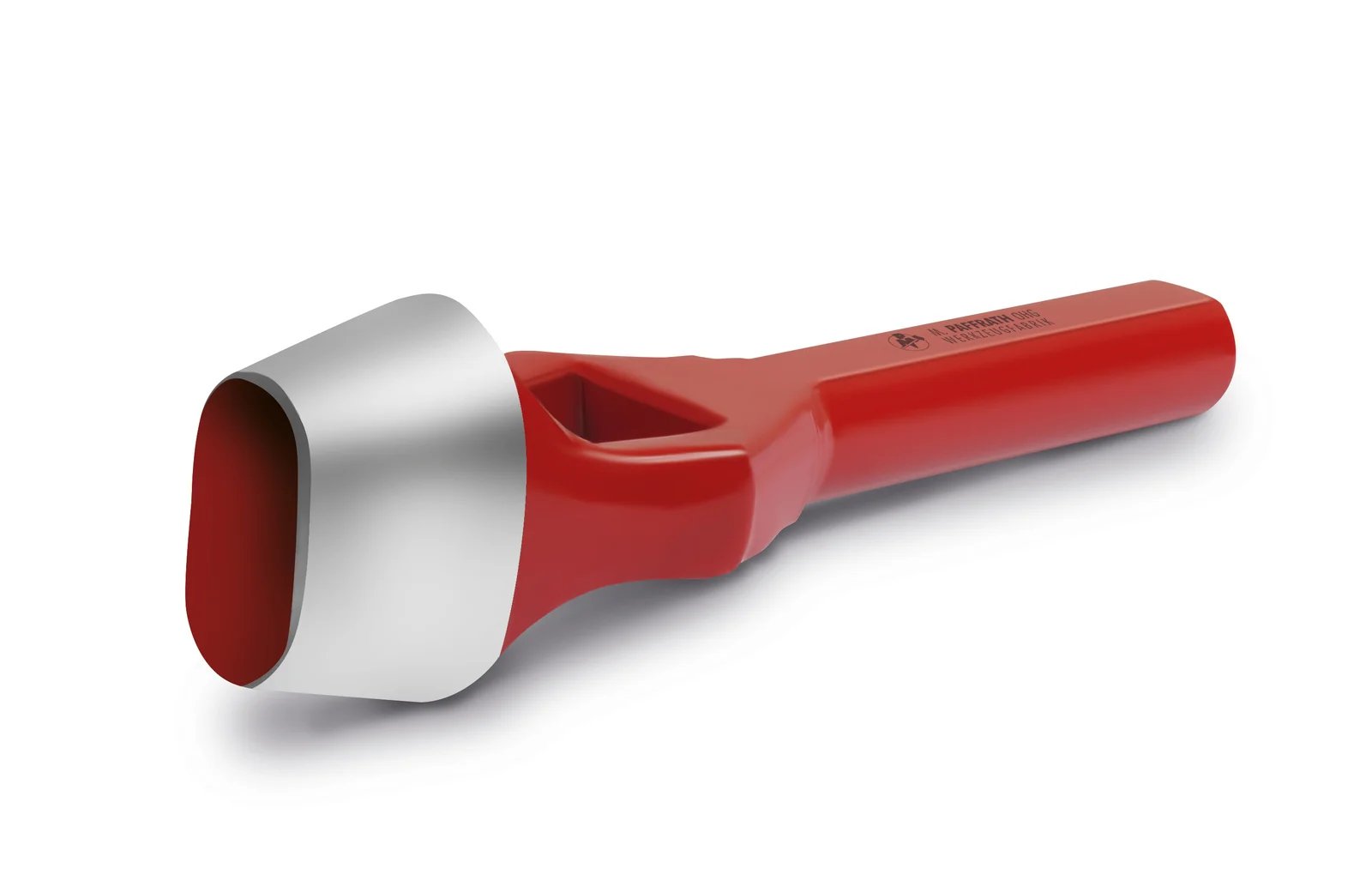

Formlocheisen, Langloch 10 x 2 mm
Art.-Nr: 0310020
Formlocheisen, Langloch 10 x 3 mm
Art.-Nr: 0310030
Formlocheisen, Langloch 10 x 5 mm
Art.-Nr: 0310050
Formlocheisen, Langloch 10 x 6 mm
Art.-Nr: 0310060
Formlocheisen, Langloch 12 x 2 mm
Art.-Nr: 0312020
Formlocheisen, Langloch 12 x 3 mm
Art.-Nr: 0312030
Formlocheisen, Langloch 12 x 6 mm
Art.-Nr: 0312060
Formlocheisen, Langloch 14 x 3 mm
Art.-Nr: 0314030
Formlocheisen, Langloch 15 x 10 mm
Art.-Nr: 0315100
Formlocheisen, Langloch 15 x 3 mm
Art.-Nr: 0315030
Formlocheisen, Langloch 15 x 4 mm
Art.-Nr: 0315040
Formlocheisen, Langloch 15 x 5 mm
Art.-Nr: 0315050
Formlocheisen, Langloch 15 x 6 mm
Art.-Nr: 0315060
Formlocheisen, Langloch 15 x 7 mm
Art.-Nr: 0315070
Formlocheisen, Langloch 15 x 8 mm
Art.-Nr: 0315080
Formlocheisen, Langloch 16 x 3 mm
Art.-Nr: 0316030
Formlocheisen, Langloch 16 x 3,5 mm
Art.-Nr: 0316035
Formlocheisen, Langloch 16 x 4 mm
Art.-Nr: 0316040
24 von 596 angezeigt
Alle 596 Locheisen ansehenHäufige Fragen
Was ist ein Locheisen?
Ein Locheisen (auch Ausschlag- oder Stanzeisen) ist eine Hohlstanze zum Austrennen sauberer Löcher. Es wird senkrecht auf das Werkstück gesetzt und mit einem Hammerschlag auf den Schaft im Scherschnitt durch das Material getrieben – von Hand oder maschinell.
Welche Locheisen-Typen gibt es bei M. Paffrath?
Das Programm umfasst Henkellocheisen (DIN 7200 Form A), Rundlocheisen (DIN 7200 Form B), zylindrische Locheisen für gerade Durchführungen, Doppellocheisen für feste Lochbilder sowie Formlocheisen für nicht-runde Konturen (Langloch, oval, eckig, Knopfloch).
Was ist der Unterschied zwischen Henkellocheisen und Rundlocheisen?
Beide erzeugen runde Löcher, unterscheiden sich aber in der Normform: Henkellocheisen sind nach DIN 7200 Form A gefertigt, Rundlocheisen nach DIN 7200 Form B. Paffrath führt beide Bauformen einzeln und als Satz.
Nach welcher Norm werden Paffrath-Locheisen gefertigt?
Henkel- und Rundlocheisen sind nach DIN 7200 genormt – Henkellocheisen in Form A, Rundlocheisen in Form B. Zylindrische und Form-Ausführungen ergänzen das Programm für Sonderaufgaben.
Welche Materialien lassen sich mit einem Locheisen lochen?
Locheisen eignen sich für weiche und mittelharte Werkstoffe: Leder, Pappe, Papier, Textilien und Planen, Gummi, Kunststoffe, Dichtungen sowie dünne Furniere.
Kann man ein Locheisen nachschärfen?
Ja. Paffrath-Locheisen besitzen eine innen geschliffene, konisch hinterschliffene Rohrinnenseite. Dadurch lässt sich die Schneide bei Verschleiß nachschärfen und das Werkzeug bleibt langlebig einsatzfähig.
Welche Durchmesser sind erhältlich?
Die Henkellocheisen decken mit Ø 1 mm bis Ø 120 mm den größten Bereich ab. Rundlocheisen bis Ø 25 mm sowie zylindrische und Formlocheisen ergänzen das Programm für spezielle Aufgaben.
Wie hart ist die Schneide eines Locheisens?
Die Schneide der Henkellocheisen ist gehärtet und angelassen und erreicht laut den ausliefernden Fachhändlern rund 47–52 HRC. In Verbindung mit dem gesenkgeschmiedeten Grundkörper ergibt das eine hohe Standzeit.
